弧形鋼閘門結構組成與適用范圍

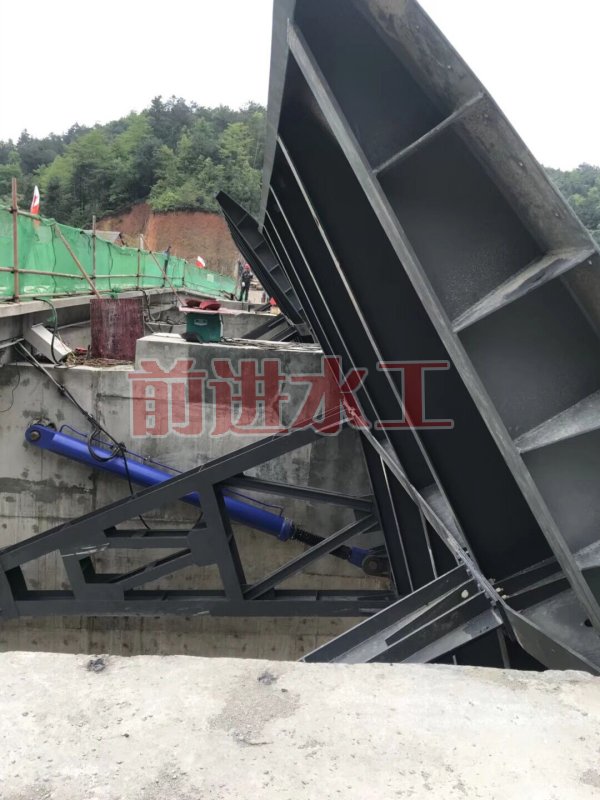

弧形鋼閘門的本體由門葉、支臂、支承鉸和止水裝置四部分組成。門葉是近似平面體系的弧形受壓面，由弧形面板和主次梁的梁格體系構成。門葉梁格布置有主橫梁系與主縱梁系兩種形式。主橫梁系多用于露頂式或?qū)捀弑容^大的弧形閘門；主縱梁系常用于高水頭寬高比較小的潛孔式弧形閘門。弧形閘門的支臂支撐門葉并傳遞徑向合力于支鉸軸上。特窄的弧形閘門也有做成一個支臂框架的，稱為獨支臂弧形閘門。支臂有直支臂和斜支臂之分，后者多用于孔口寬度大的露頂式弧形閘門。每側支臂多由兩根承壓構件（柱）組成。對高度較大的，每側也有用三根承壓構件的。支承鉸由連接支臂的鉸鏈、固定軸和固定鉸座組成。鉸座牢固地與建筑物上的埋設構件聯接，并傳力于基礎上。支鉸要轉動靈活，其安裝位置應高出下游水面。支承鉸的形式有圓柱鉸和圓錐鉸等。圓柱鉸構造比較簡單，制造、安裝也較方便，應用普遍；圓錐鉸多用于大跨度（寬）露頂式弧形閘門上。
弧形鋼閘門主要適用于城市環境的美化，農業的灌溉取水、工業的取水發電和防洪、旅游等行業上，適宜中、小型河道上調節水位之用，特別適合洪水暴漲暴落的山溪性河道上建造，其功能是擋水建筑物取代固定堰或降低溢流堰頂?shù)母叨龋行У恼{(diào)節庫容，減少洪水淹沒的損失和泥沙淤積，該產品具有實用性廣泛，造價低、管理維修簡便，經濟效益顯著等特點。
